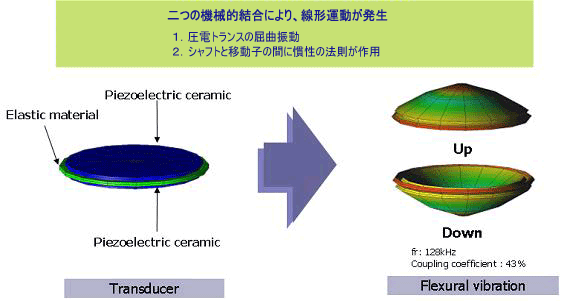

- Uni- または、bimorph 圧電体の屈曲運動に伴う移動子の線形運動を利用
- 携帯電話及び情報機器などに応用できる超小型超音波モーター
- RODの長さ調節可能(Variable stroke)
- 小型、軽量、単純構造
- 高い駆動力、低い消費電力
- 無騒音、無電磁波、付加装置なしで線形駆動可能
- 低速、高トーク(torque)

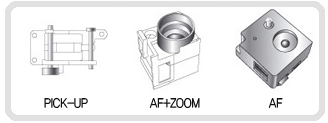

- カメラフォン、PDAなどの移動通信端末機
- 半導体、小型ロボット、MEMSなどの小型精密機器
仕様
仕様

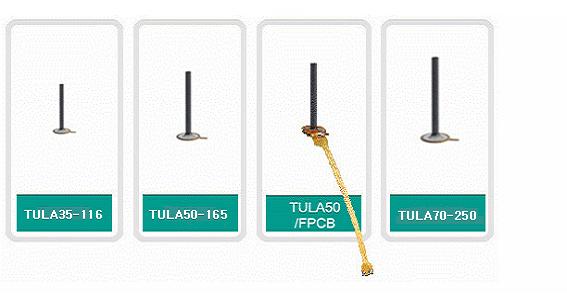

TULA35B
TULA35
TULA50
TULA70
Mechanical characteristics
Mobille speed (mm/s)
2~15
3 ~ 35
5 ~ 35
5 ~ 50
Thrust force (g·f)
5~10
6 ~ 20
10 ~ 45
20 ~ 120
Stroke (mm)
3~7
3 ~ 15
3 ~ 20
3 ~ 30
Electrical characteristics
Driving voltage (V)
10~20
10 ~ 30
15 ~ 30
25 ~ 55
Driving frequency (kHz)
80~130
80 ~ 130
40 ~ 80
25 ~ 60
Current (mA)
3~15
3 ~ 15
9 ~ 15
10 ~ 30
Power consumption (mW)
＜ 200
＜ 350
＜ 400
＜ 1500
Environmental condition
Operating conditions (℃)
-10 ~ 50
-10 ~ 50
-20 ~ 50
-10 ~ 50
Storage conditions (℃)
-20 ~ 80
-20 ~ 80
-30 ~ 80
-20 ~ 80
Humidity (%)
15 ~ 90
15 ~ 90
15 ~ 90
15 ~ 90
- Custom model availabile (Φ3 ~ Φ10)
- Positioning : MR sensor, Hall sensor
- Exclusive Driver : LT3572
- General Driver : L6226D, LT3469
FEATURES
- Driving Voltage Control (10~35V)
- Driving Frequency Control (20~100 kHz)
- Position Control (MR sensor/Option)
- Cycle Control
- Host Connection (RS232C)
- USB Converter (Option)
仕様

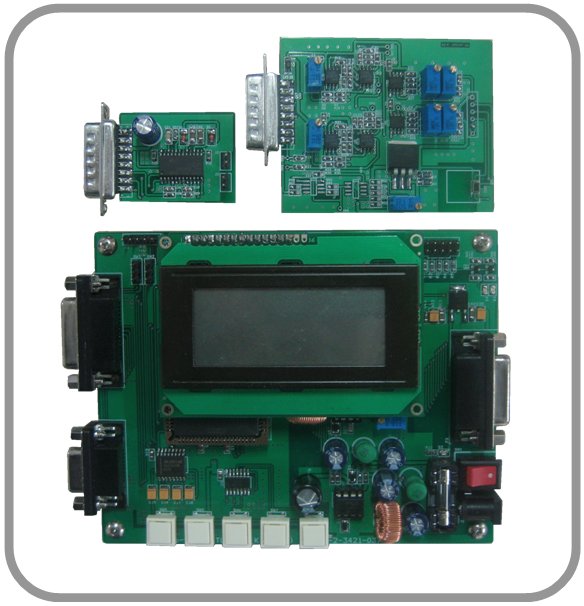

TULA EV-KIT
Input voltage (VDC)
12
Power consumption (mW)
＜ 500
Driving voltage (V)
30, varialbe
Duty ratio (%)
25, 75, varkable
FEATURES
-2.5V to 12V Input Voltage Range
-900mA Boost Converter
-Dual 500mA drivers
-up to 100kHz PWM frequency
-Programmable Switching Frequency from
500kHz~2.5MHz
-Syncronizable up to 2.5MHz
-Softstart
-Separate enable for each driver
-Duty Cycle Range : 0% to 85% at 2.2MHz
-4x4 QFN(QFN20)
仕様

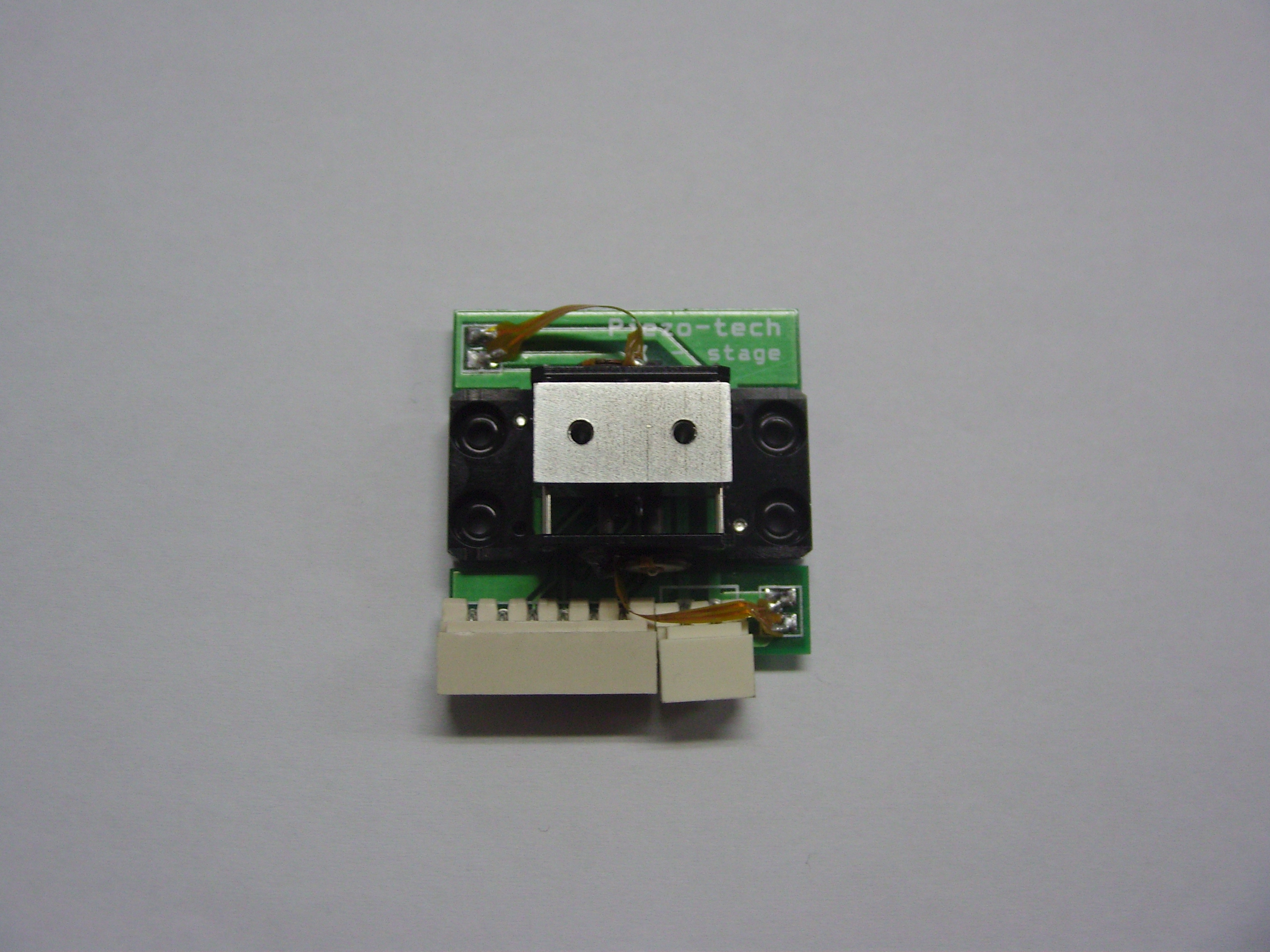

TX01--Stage
Dimension (㎣)
33 x 30 x 13
Input voltage (VDC)
12
Driving frequency (khz)
69
Speed (mm/s)
＜15
Driving force (N)
0.8
Holding force (N)
1.5
Stroke (mm)
4.5
Resolution (㎛)
1
Duty ratio (%)
25
仕様
TULA50 X-stage
Dimension (㎣)
24 x 19 x 16
Input voltage (VDC)
5
Driving frequency (khz)
50 ~ 150
Driving force (N)
0.5
Holding force (N)
3
Stroke (mm)
6
Resolution (㎛)
1
Duty ratio (%)
1 ~ 40
